Aplikasi ARITMETIK

1.Tujuan[kembali]

  • mengetahui bentuk rangakain Applikasi aritmatik
  • memahami prinsip kerja dari Applikasi aritmatik
  •  menyelesaikan tugas dari bapak darwinson

2. Alat dan Bahan[kembali]

Alat:

1.Power Suply








2. Voltmeter DC


3.         Baterai


4. Generator DC



Bahan


1. Resistor




2.Diode



3. Transistor NPN BC547



4. gerbang not



A. Spesifikasi





5.Gerbang Logika XOR (IC 4030)








6. Gerbang Logika AND (IC 7411)

9. Sensor Infrared

A. Konfigurasi Pin

Pin Name

Description

VCC

Power Supply Input

GND

Power Supply Ground

OUT

Active High Output



10. Sensor PIR




  • sensor vibration


11. Adder 7482









15.  Relay



16.      Motor DC


17.                LED


 18.Logic State

  • buzzer




 Switch



  • ground



20. TOUCH SENSOR


3. Dasar Teori[kembali]

1. Sensor Infrared

Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

Prinsip Kerja Sensor Infrared



Gambar 1. Ilustrasi prinsip kerja sensor infrared

Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.


Gambar 2. Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor

Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3:

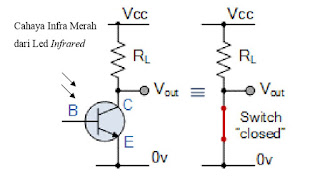

Gambar 3. Keadaan Basis Mendapat Cahaya Infra Merah dan Berubah Menjadi Saklar (Switch Close) Secara Sesaat


Grafik Respon Sensor Infrared

Gambar 4. Grafik respon sensor infrared

Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

2. Sensor Pir



Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.


Sensor PIR terdiri dari beberapa bagian yaitu :
1. Fresnel Lens
Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.

2. IR Filter
IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.

3. Pyroelectric Sensor
Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.


 Respon terhadap arah, jarak, dan kecepatan

 Grafik Respon terhadap Suhu

3. Sensor vibration

Vibration sensor / Sensor getaran ini memegang peranan penting dalam kegiatan pemantauan sinyal getaran karena terletak di sisi depan (front end) dari suatu proses pemantauan getaran mesin. Secara konseptual, sensor getaran berfungsi untuk mengubah besar sinyal getaran fisik menjadi sinyal getaran analog dalam besaran listrik dan pada umumnya berbentuk tegangan listrik. Pemakaian sensor getaran ini memungkinkan sinyal getaran tersebut diolah secara elektrik sehingga memudahkan dalam proses manipulasi sinyal, diantaranya:

- Pembesaran sinyal getaran

- Penyaringan sinyal getaran dari sinyal pengganggu.

- Penguraian sinyal, dan lainnya.

Sensor getaran dipilih sesuai dengan jenis sinyal getaran yang akan dipantau. Karena itu, sensor getaran dapat dibedakan menjadi:

- Sensor penyimpangan getaran (displacement transducer)

- Sensor kecepatan getaran (velocity tranducer)

- Sensor percepatam getaran (accelerometer).

Pemilihan sensor getaran untuk keperluan pemantauan sinyal getaran didasarkan atas pertimbangan berikut:

- Jenis sinyal getaran

- Rentang frekuensi pengukuran

- Ukuran dan berat objek getaran.

- Sensitivitas sensor

Berdasarkan cara kerjanya sensor dapat dibedakan menjadi:

- Sensor aktif, yakni sensor yang langsung menghasilkan tegangan listrik tanpa perlu catu daya (power supply) dari luar, misalnya Velocity Transducer.

- Sensor pasif yakni sensor yang memerlukan catu daya dari luar agar dapat berkerja.

Grafik perbandingan frekuensi dengan sensitivitas sensor getaran :


4. 7482


NTE7482 adalah penambah penuh biner 2-bit dalam paket tipe DIP 14-Lead yang melakukan penambahan dari dua bilangan biner 2 bit. Jumlah () output disediakan untuk setiap bit dan resultan carry (C2) diperoleh dari bit kedua. Dirancang untuk kecepatan sedang hingga tinggi, banyak bit, paralel tambahkan/serial−bawa aplikasi, sirkuit ini menggunakan logika transistor−transistor fan−out berkecepatan tinggi (TTL) dan kompatibel dengan keluarga logika DTL dan TTL. Implementasi inversi tunggal, sirkuit pembawa serial terhubung Darlington berkecepatan tinggi dalam setiap bit meminimalkan kebutuhan untuk sirkuit kaskade "melihat ke depan" dan membawa yang ekstensif.



5. Resistor


Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :

Di dalam resistor, terdapat ketentuan untuk membaca nilai resistor yang diwakili dengan kode warna dengan ketentuan di bawah ini :

6. Relay

Relay adalah saklar elektro-magnetik yang menggunakan tegangan DC rendah untuk  menghidupkan dan mematikan suatu alat atau sistem yang terhubung dengan tegangan DC  yang tinggi atau tegangan AC. Susunan relay yang paling sederhana terdiri atas kumparan  kawat penghantar yang dugulung pada inti besi. Susunan kontak relay, secara umum terdiri dari :
* Normally Open (NO) : posisi saklar berada pada keadaan terbuka saat relay dalam keadaan tidak dialiri arus.
* Normally Close  (NC)  :  posisi saklar berada pada keadaan tertutup saat relay dalam  keadaan tidak dialiri arus.

Berdasarkan pada prinsip dasar cara kerjanya, relay dapat bekerja karena adanya medan   magnet yang digunakan untuk menggerakkan saklar. Saat kumparan diberikan tegangan  sebesar tegangan kerja relay maka akan timbul medan magnet pada kumparan karena  adanya arus yang mengalir pada lilitan kawat. Kumparan yang bersifat sebagai elektromagnet ini kemudian akan menarik saklar dari kontak NC ke kontak NO. Jika tegangan pada  kumparan dimatikan maka medan magnet pada kumparan akan hilang sehingga pegas akan  menarik saklar ke kontak NC.

7. Transistor NPN

Transistor merupakan salah satu komponen elektronika yang banyak sekali dipakai di dunia industri. Transistor yang umum dipakai memiliki 3 (tiga) metode kerja yaitu :

a.Cut Off adalah kondisi dimana transistor tidak mengalirkan arus listrik.

b.Saturasi adalah kondisi dimana transistor tepat mengalirkan arus listrik.

c.Aktif adalah kondisi dimana transistor bisa disebut sebagai penguat.

Dari 3 metode kerja pada transistor tersebut, dapat dijelaskan juga pada gambar  yang merupakan karakteristik transistor.




Dari gambar, dapat dijelaskan kembali bahwa parameter – parameter pada transistor yaitu dapat dilihat pada penjelasan di bawah:


Jenis Nomor : Jumlah jenis perangkat merupakan nomor bagian individu yang diberikan ke perangkat. Nomor perangkat biasanya sesuai dengan JEDEC (Amerika) atau Pro-Elektron (Eropa). Ada juga sistem standar Jepang untuk penomoran pada transistor.

Kasus : Memeriksa sambungan pin karena pin-pin tersebut tidak selalu standar. Beberapa jenis transistor mungkin memiliki sambungan pin dengan format EBC, sedangkan kadang-kadang sambungan pin dengan format ECB, dan ini dapat menyebabkan kebingungan dalam beberapa kasus.

Bahan : Bahan yang digunakan untuk suatu perangkat sangat penting karena mempengaruhi persimpangan bias maju dan karakteristik lainnya. Bahan yang paling umum digunakan untuk transistor bipolar adalah silikon dan germanium.

Polaritas : Polaritas pada perangkat sangat penting karena mendefinisikan polaritas bias dan pengoperasian pada perangkat. Dua tipe NPN dan PNP. NPN adalah jenis yang paling umum. Kedua tipe ini memiliki kecepatan yang lebih tinggi sebagai elektron. Ketika berjalan dalam konfigurasi emitorumum, sirkuit NPN akan menggunakan tegangan rel positif dan garis umum negatif, transistor PNP akan membutuhkan rel negatif dan tegangan umum positif.

VCEO : Tegangan kolektor emiter dan bias terbuka.

VCBO : Tegangan kolektor bias dan emiter terbuka.

VEBO : Tegangan emiter bias dan kolektor terbuka.

IC : Arus kolektor.

ICM : Arus puncak kolektor.

IBM : Arus puncak bias.

PTOT : Disipasi daya total-ini biasanya untuk suhu sekitar25oC.  Ini adalah nilai maksimum dari daya yang didapat dengan aman.

ICBO : Arus cut off kolektor bias.

IEBO : Arus cut off emiter bias.

hFE : Peningkatan arus.

VCEsat : Tegangan saturasi kolektor emiter.

VBEsat : Tegangan saturasi bias emiter.

Cc : Kapasitas kolektor.

Ce : Kapasitas emiter.

Secara fungsinya transistor dapat berfungsi sebagai saklar, kondisi ini setara dengan kondisi transistor pada saat saturasi dan fungsi lain dari transistor adalah sebagai penguat sinyal yakni sama dengan kondisi transistor pada saat transistor dalam keadaan mode kerja aktif.

Transistor BC547 merupakan transistor tipe NPN yang digunakan untuk switching agar mengaktifkan kontak relay dan relay tersebut akan memberikan kontak pada motor dc.

8. Transistor JFET

FET adalah suatu semiconductor device seperti halnya bipolar transistor. Perbedaan utamanya adalah arus yang melalui device di-kontrol oleh tegangan. Sedangkan pada bipolar transistor, arus arus yang melalui device di-kontrol oleh arus.

Apabila kita hubungkan tegangan bias dari gate ke source dengan polaritas seperti diperlihatkan pada gambar 11.2 (a), VGG = 1 Volt, maka akan menghasilkan tegangan gate-source VGS = -1 Volt. Sedangkan pada drain kita berikan tegangan supply (VDD) yang dapat diatur besarnya (variabel). Dengan mengatur VDD mulai dari nol sampai dengan nilai tertentu, maka akan dihasilkan kurva karakteristik drain, seperti diperlihatkan pada gambar 11.2 (b).


Sebaliknya jika tegangan bias dari gate ke source (VGG) dapat diatur besarnya (variabel), sedangkan tegangan supply (VDD) yang konstan besarnya, maka magnitudo arus drain (ID) akan berkurang dengan pertambahan magnitudo dari VGS. Sehingga besarnya arus drain (ID) dikontrol oleh besarnya tegangan gate-source (VGS), sebagaimana diilustrasikan pada gambar 11.3.

9. Op Amp


Komparator yang digunakan di sini adalah Op-Amp tipe 741 yang terdiri dari 8 kaki dan untuk membuat rangkaian ini, yang digunakan hanyalah kaki 2 yang merupakan kaki inverting, kaki 3 yaitu kaki non inverting, kaki 4 sebagai penghubung ke ground, kaki 6 mengarah kepada output yang mana output dalam rangkaian ini berupa tegangan yang dapat menyalakan LED, dan kaki 7 sebagai input tegangan atau tempat terhubung dengan VCC yang berfungsi sebagai supply energi bagi Op-Amp tersebut.

Tipe Op-Amp yang digunakan berupa Op-Amp non-inverting, ditandai dengan terhubungnya kaki inverting terhadap ground dan kaki non-inverting terhadap input.

Fungsi Op-Amp di sini sebagai penguat tegangan bagi rangkaian yang akan dibuat.

10. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya.

11. Battery


Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

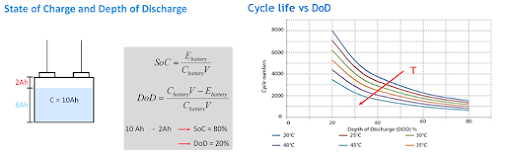

Baterai dalam sistem PV mengalami berulang kali siklus pengisian dan pengosongan selama umur pakainya. Siklus hidup (cycle life) baterai adalah banyaknya pengisian dan pengosongan hingga kapasitas baterai turun (melemah) dan tersisa 80% dari kapasitas nominalnya. Pabrik baterai biasanya mencantumkan siklus hidup pada spesifikasi teknis baterai. Mencantumkan satu nilai siklus hidup (cycle life) sebenarnya terlalu menyederhanakan informasi, karena siklus hidup baterai juga tergantung pada suhu baterai.

Dari grafik di atas, terlihat pada suhu operasional baterai yang lebih rendah, siklus hidup baterai lebih lama. Siklus hidup baterai juga tergantung dari DoD, artinya baterai yang dikosongkan hanya 50% dari kapasitasnya, berumur lebih lama jika dikosongkan hingga 80%, namun membuat sistem menjadi lebih mahal, karena membutuhkan kapasitas baterai lebih besar untuk mengakomodasi kebutuhan yang sama.

battery capacity vs temperature

Jika pada suhu operasional lebih rendah, umur baterai lebih lama,  namun ada efek negatif berkaitan dengan kapasitas baterai. Pada suhu  yang lebih rendah, kapasitas baterai menjadi lebih rendah. Hal ini disebabkan karena pada suhu yang lebih tinggi, reaksi kimia yang terjadi pada baterai bergerak lebih aktif/cepat, sehingga kapasitas baterai cenderung lebih tinggi.

Terkadang, pada suhu yang lebih tinggi, kapasitas baterai justru dapat lebih besar dari angka nominalnya, meskipun pada suhu tinggi, elemen baterai terlalu aktif, juga berakibat buruk pada kesehatan baterai.

12. Gerbang OR

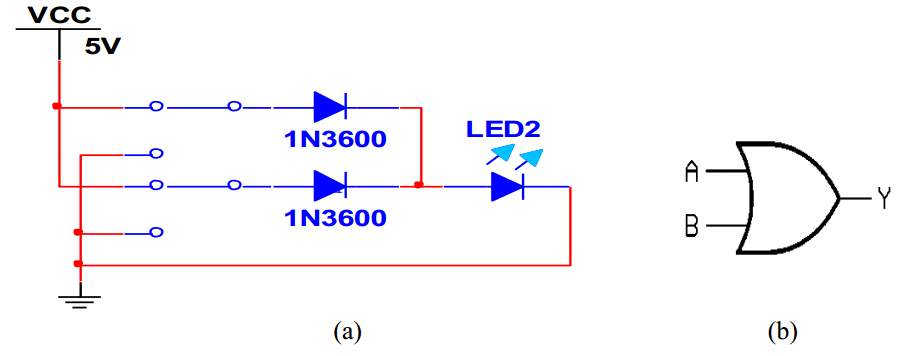

 Gambar 1.4 (a) Rangkaian dasar gerbang OR (b) Simbol gerbang OR

Tabel 1.2 Tabel Kebenaran Logika OR


Dapat dilihat bahwa pada gerbang OR, jika salah satu atau lebih input bernilai 1 maka output akan bernilai 1. Nilai output bernilai 0 hanya pada jika nilai semua input bernilai 0. Untuk gerbang OR memakai prinsip penjumlahan.

13.Touch sensor
(Gambar 17. Touch sensor)
    Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.


JENIS-JENIS SENSOR SENTUH

Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.

Pengertian SENSOR SENTUH dan jenis-jenisnya (KAPASITIF DAN RESISTIF)
(Gambar 18. jenis touch sensor)

Sensor Kapasitif

    Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.

    Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.

    Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

Sensor Resistif

    Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.

    Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).

    Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.

        Dalam keadaan IDLE output yang dihasilkan adalah LOW (konsumsi daya sangat kecil) sedangkan saat ada jari yang menyentuh modul ini output yang dihasilkan adalah HIGH. Jika tidak ada aktifitas lebih dari 12 detik maka modul otomatis akan kembali ke mode IDLE (hemat daya).

        Modul dapat dipasang di belakang permukaan plastik, kaca dan bahan non-logam lainnya untuk menutupi permukaan sensor. Selain itu, jika kita dapat mengatur posisi yang tepat untuk sentuhan, kita juga dapat menyembunyikannya di dalam dinding, meja dan bagian tombol tersembunyi lainnya.
Ketika jari menyentuh bagian sensor, modul menghasilkan sinyal high.
a. Arus Output Pin Sink (@ VCC 3V, VOL 0.6V): 8mA
b. Arus Output pin pull-up (@ VCC=3V, VOH=2.4V): 4mA
c. Waktu respon (low power mode): max 220ms
1. Dalam keadaan normal, modul menghasilkan sinyal low (hemat daya).
d. Waktu respon (touch mode): max 60ms Cara kerja:
4. Dilengkapi 4 lobang baut untuk memudahkan pemasangan
3. Jika tidak disentuh lagi selama 12 detik kembali ke mode hemat energi.
Kelebihan: - Konsumsi daya yang rendah
- Dapat menggantikan fungsi saklar tradisional
- Bisa menerima tegangan dari 2 ~ 5.5V DC

Rumus Tegangan sentuh maksimal

𝐸𝑆 = 𝐼𝑘( 𝑅𝑘 + 1.5 𝜌𝑠)

Ket:    𝐼𝑘 = Arus fibrilasi
          𝑅𝑘 = Nilai tahanan pada badan manusia
          𝜌𝑠 = Tahanan Jenis tanah


 Grafik Touch Sensor


4.Percobaan[kembali]

A. Prosedur Percobaan

1. Persiapkan semua komponen yang dibutuhkan

2. Susun semua komponen seperti pada gambar rangkaian

3. Kemudian hubungkan semua komponen dengan benar dan tepat

4. Kemudian jalankan simulasi rangkaiannya

5. Ubah nilai logic statenya sesuai dengan kondisi yang diinginkan

B. Gambar Rangkaian





5. Prinsip Kerja[kembali]

Ketika orang berada di dekat pintu mol  untuk membuka pintu maka  akan dideteksi oleh sensor pir. Sensor pir akan berlogika 1 maka tegangan dari power supply sebesar +5 volt akan diteruskan ke kaki vcc sensor kemudian keluar menuju kaki out sensor dan tegangan akan diteruskan ke R5 kemudian arus diperkecil oleh R5 dan arus akan diteruskan ke kaki gate JFET. Kemudian terdapatnya tegangan antara kaki gate dan kaki source sehingga JFET aktif maka tegangan dari power supply sebesar +7 volt akan diteruskan melalui relay kemudian diteruskan ke R7 melalui kaki drain dan arus diteruskan ke kaki source  dan menuju ground. Sehingga relay akan aktif dan posisi saklar akan berpindah sehingga motor akan bergerak untuk membuka pintu .

ketika orang berada di dekat pintu mol dengan membawa troli maka sensor infrared yang ada pada pintu maka sensor aktif. Maka tegangan dari power supply sebesar +5 volt akan diteruskan ke kaki vcc sensor dan keluar melalui kaki out sensor dan tegangan akan diteruskan ke R3 sehingga arus akan diperkecil oleh R3 dan arus akan menuju ke kaki basis transistor. Tegangan sebesar 0,8 volt cukup untuk mengaktifkan transistor sehingga transistor aktif maka tegangan dari power supply sebesar +5 volt akan diteruskan ke R4 menuju relay, menuju kolektor transistor dan diteruskan ke kaki emitor transistor kemudian menuju ground. Sehingga relay aktif, maka posisi saklar akan berpindah dan menyebabkan motor akan bergerak dan akan membuka pintu

Jika terjadi gempa maka akan dideteksi oleh sensor getar atau vibration sensor. Sensor aktif maka tegangan dari power supply sebesar +5 volt akan diteruskan ke kaki vcc sensor, kemudian keluar melalui kaki out sensor dan tegangan akan diteruskan ke R1 dan

arus akan diperkecil oleh resistor dan arus akan menuju basis transistor. Tegangan sebesar  +7,8 volt cukup untuk mengaktifkan transistor sehingga transistor aktif maka tegangan dari power supply sebesar +5 volt akan diteruskan ke R18 menuju relay diteruskan ke kaki kolektor transistor menuju emitor transistor dan diteruskan ke ground. Relay aktif maka posisi saklar akan berpindah dan menyebabkan buuzer aktif dan menandakan bahaya


VIDEO






6. Download[kembali]

simulasi rangkaian klik disini

html klik disini

 library sensor infrared klik disini

 library sensor PIR klik disini

 library sensor getar klik disini

datasheet sensor vibrasi sw240 klik disini

datasheet sensor infra red klik disini

datasheet sensor pir klik disini

data sheet full adder 7482 klik disini

data sheet resistor klik disini

data sheet relay klik disini

data sheet led klik disini

data sheet motor klik disini

datasheet buzzer klik disini

data sheet transistor klik disini

datasheet batrai klik disini

data sheet dioda klik disini

data sheet switch klik disini

data sheet logicstate klik disini

data sheet voltmeter klik disini

data sheet ground klik disini
