Laporan Akhir 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

Gambar Module D'Lorenzo

Gambar  Jumper



    1. Panel DL 2203C.

    2. Panel DL 2203D.

    3. Panel DL 2203S.

    4. Jumper

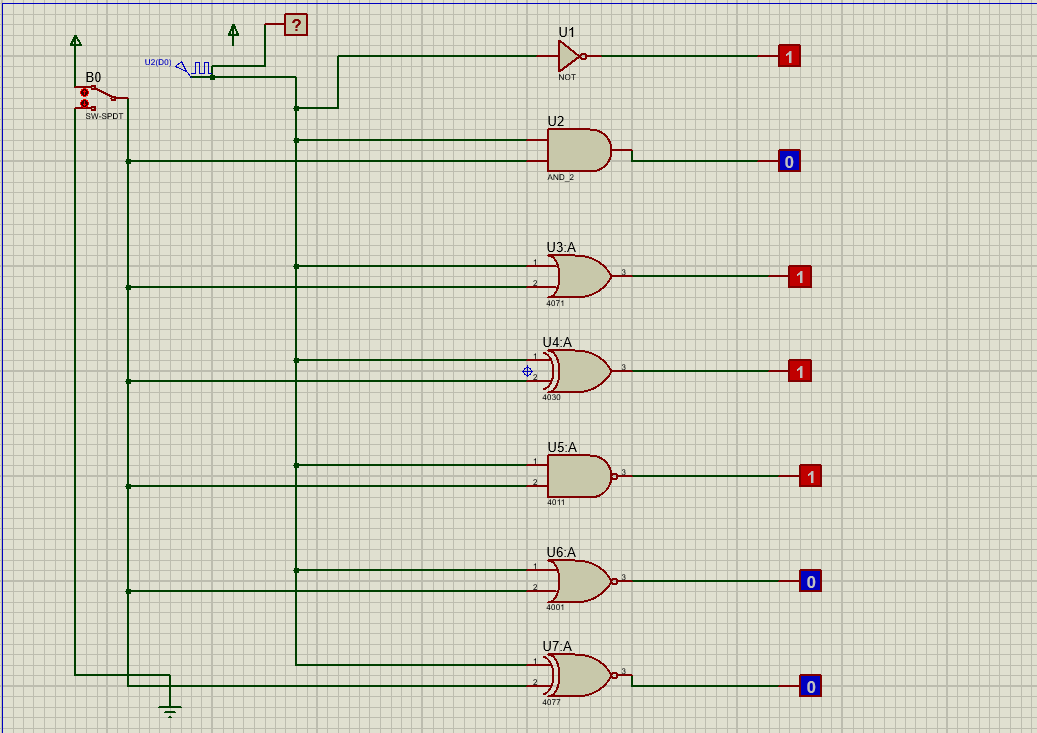

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

• Gerbang NOT

Menggunakan prinsip inverting, dimana output yang dihasilkan berlawanan dengan Input.

• Gerbang AND

Menggunakan prinsip perkalian, dimana apabila terdapat input berlogika 0 maka akan dihasilkan output 0.

• Gerbang OR

Menggunakan prinsip penjumlahan, dimana apabila semua inputnya 0 akan dihasilkan output bernilai 0 pula.

• Gerbang XOR

menggunakan prinsip exclusive OR, dimana output akan berlogika 1 apabila hasil penjumlahan dari input bernilai ganjil dan 0 apabila hasil jumlah bernilai genap.

• Gerbang NAND

menggunakan prinsip gabungan AND dan NOT, dimana output kebalikan dari gerbang AND.

• Gerbang NOR

menggunakan prinsip gabungan OR dan NOT , dimana output kebalikan dari gerbang OR.

• Gerbang XNOR

menggunakan prinsip gabungan XOR dan NOT, dimana output kebalikan dari gerbang XOR

5. Video Rangkaian [Kembali]

Percobaan 1 menggunakan switch

Percobaan 1 menggunakan switch

6. Analisa [Kembali]

1) Analisa Perbedaan Saat B1 disambungkan ke clock dengan B1 disambungkan ke switch.

Pembahasan:

• NOT

Pada gerbang not didapatkan hasil output merupakan kebalikan dari input, dimana bentuk sinyalnya berlawanan dengan input

• AND

pada gerbang AND, saat B1=0 didapattar Output dari AND adalah nol dan didaparkan pula bentuk sinyalnya hanya lurus di 0. Lalu, saat B₁ = 1 dengan clock didapatran bentuk sinyal Sama dengan Logika pada clock.

• OR

Pada gerbang OR, saat Bi=0 didapatkan output nya sama dengan input dari clock dan dihasilkan Sinyal output yang sama dengan input. Sedangkan saat B₁ =1  didapatkan outputnya 1 dan menghasilkan Sinyal lurus di "1"

• XOR

Pada gerbang XOR, saat B₁ = 0 didapatkan output dari xor adalah sama dengan Input Clock, Sedangkan saat B1=1 didapat Outputnya Berlawanan dengan input dan menghasilkan sinyal berlawanan dari sinyal input.

• NAND

Saat B1=0 didapat output dari NAND adalah 1 dan sinyalnya lurus di posisi 1, sedangkan saat B₁ =1 didapat Outputnya berlawanan input yang menyebabkan bentuk sinyal output berlawanan dg input.

• NOR

Saat B1=0 didapatkan outputnya berlawanan dengan input dan menghasilkan bentuk sinyal yang berlawanan dengan sinyal input, Sedangkan saat B1=1 didapatkan outputnya adalah 0 dan bentuk sinyalnya hanya garis lurus di 0

• XNOR

Saat B₁ =0 didapat outputnya berlawanan dari Input yang diberi dan didapat bentuk sinyalnya lawan dari sinyal Input, sedangkan soal B1=1 bentuk Sinyalnya sama dengan sinyal input Sehingga dapat disimpulkan bahwa output dari keadaan menggunakan switch dan menggunakan clock adalah sama.

2. Analisa Perbedaan bentuk singal keluaran masing- masing gerbang logita

Pembahasan:

• AND

Menggunakan prinsip perkalian, sehingga jika Pada Input memiliki angka 0 maka bentuk sinyal hanya garis lurus diposisi 0. Dan jika tidak ada 0 maka bentuk sinyal sama dengan sinyal input

 • NOT

Bentuk sinyal gerborg not berlawanan dengan bentuk inputnya.

• OR

Gerbang ini menggunakan prinsip penjumlahan, maka jika input adalah nol, dihasilkan bentuk sinyal sama dengan sinyal input. Namun Jika Inputnya 1 sinyalnyaa berupa garis lurus diposisi 1.

• XOR

saat input 0 didapatkan sinyal output sama dengan Sinyal input, dan saat input 1 Sinyal output berlawanan dengan sinyal input. Hal ini sesuai dengan prinsip dari XOR.

• NAND

saat input memiliki angka 0 maka akan dihasikan Sinyal berupa garis lurus di 1, sedangkan jika 0 dihasilkan sinyal output berlawanan dengan sinyal input

NOR

Jika inputnya 0, maka bentuk sinyal berlawanan dengan sinyal input, Namun saat inputnya 1 sinyalnya berupa garis lurus diposisi 0

• XNOR

Prinsip XNOR saat input genap maka logikanya 1, saat input 0 didapat sinyal output berlawanan dengan sinyal input, dan saat input 1 didapat sinyal output Sama dengan sinyal input

3. Analisa hasil teori saat asistensi dengan saat praktikum.

Pembahasan:

Dari Percobaan yang telah dilakukan, disimpulkan bahwa hasil dari yang kita pelajari saat asistensi itu sama dengan hasil dari praktikum yang telah dilakukan. Maka teori = Praktek.
